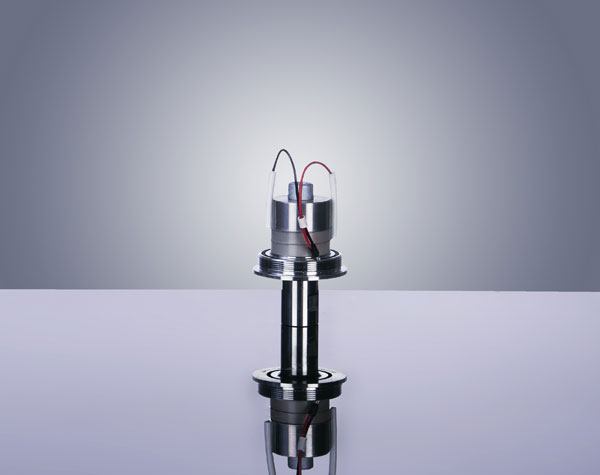

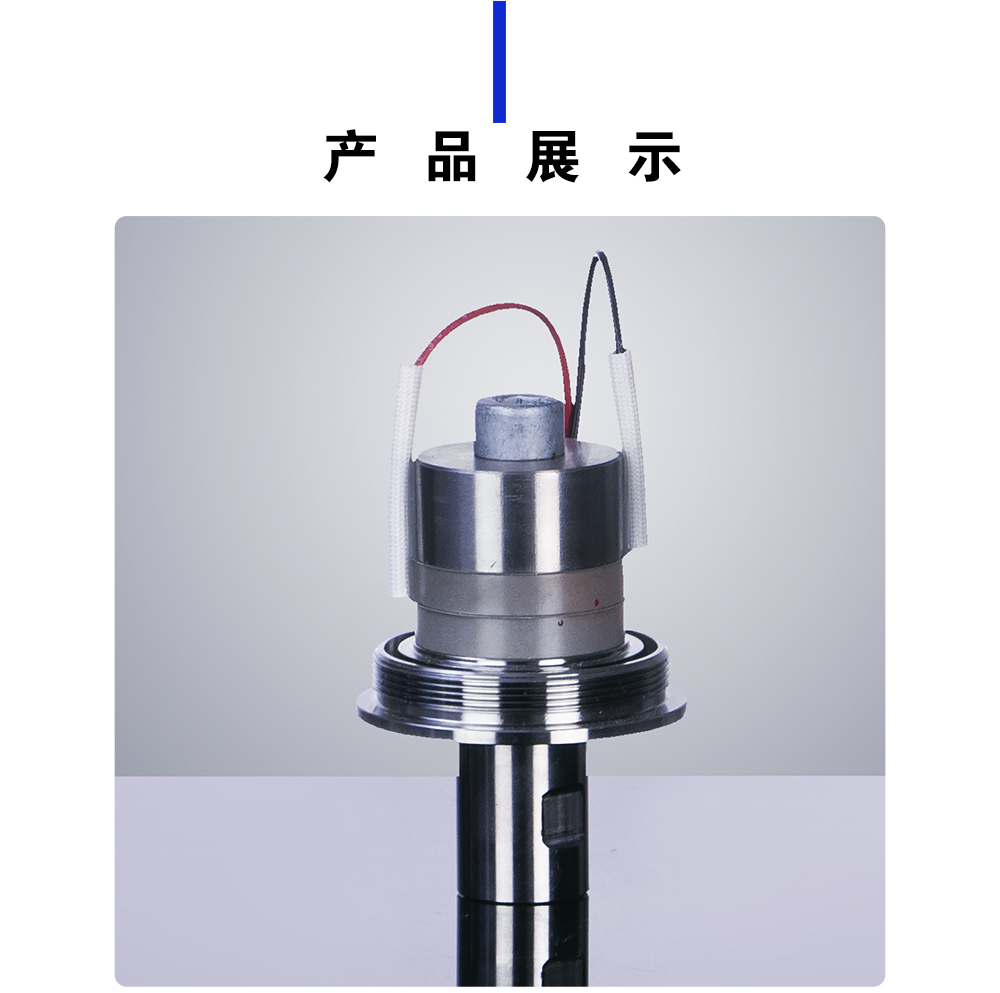

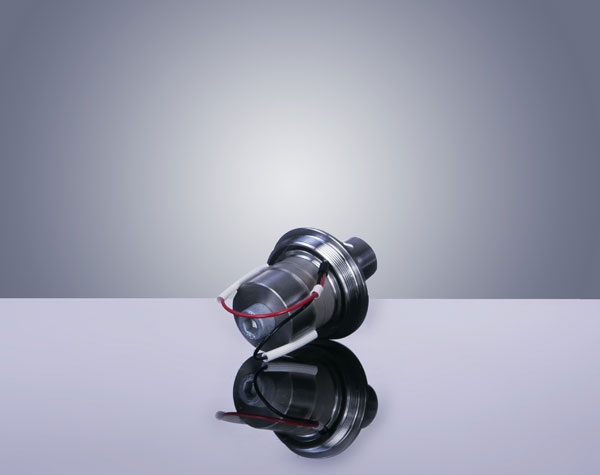

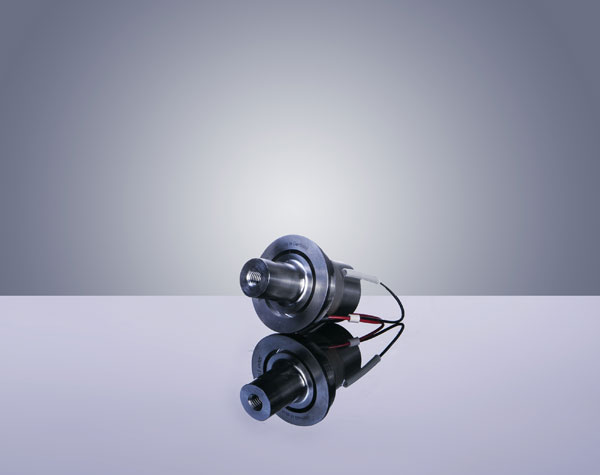

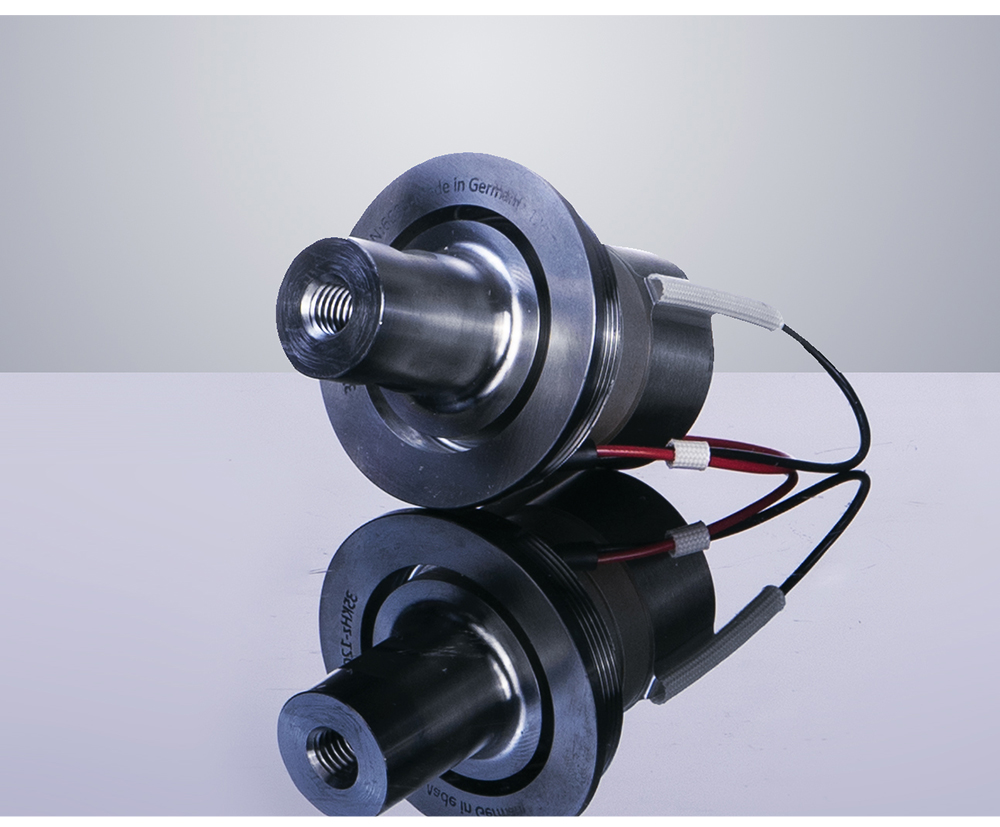

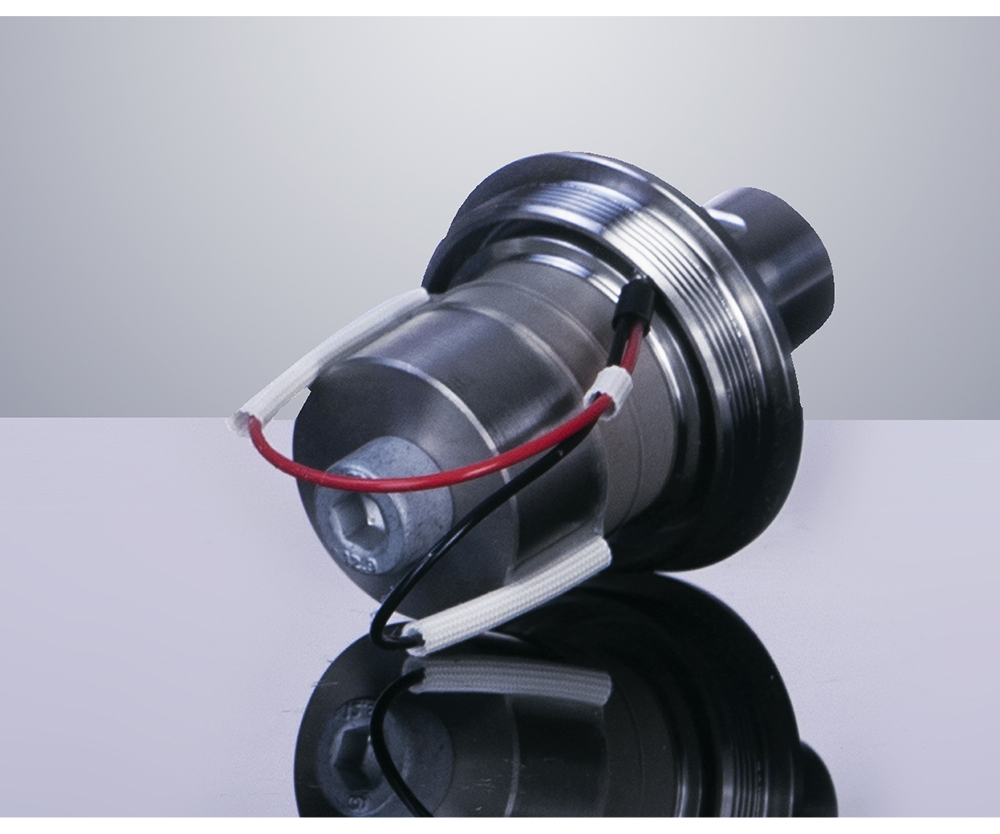

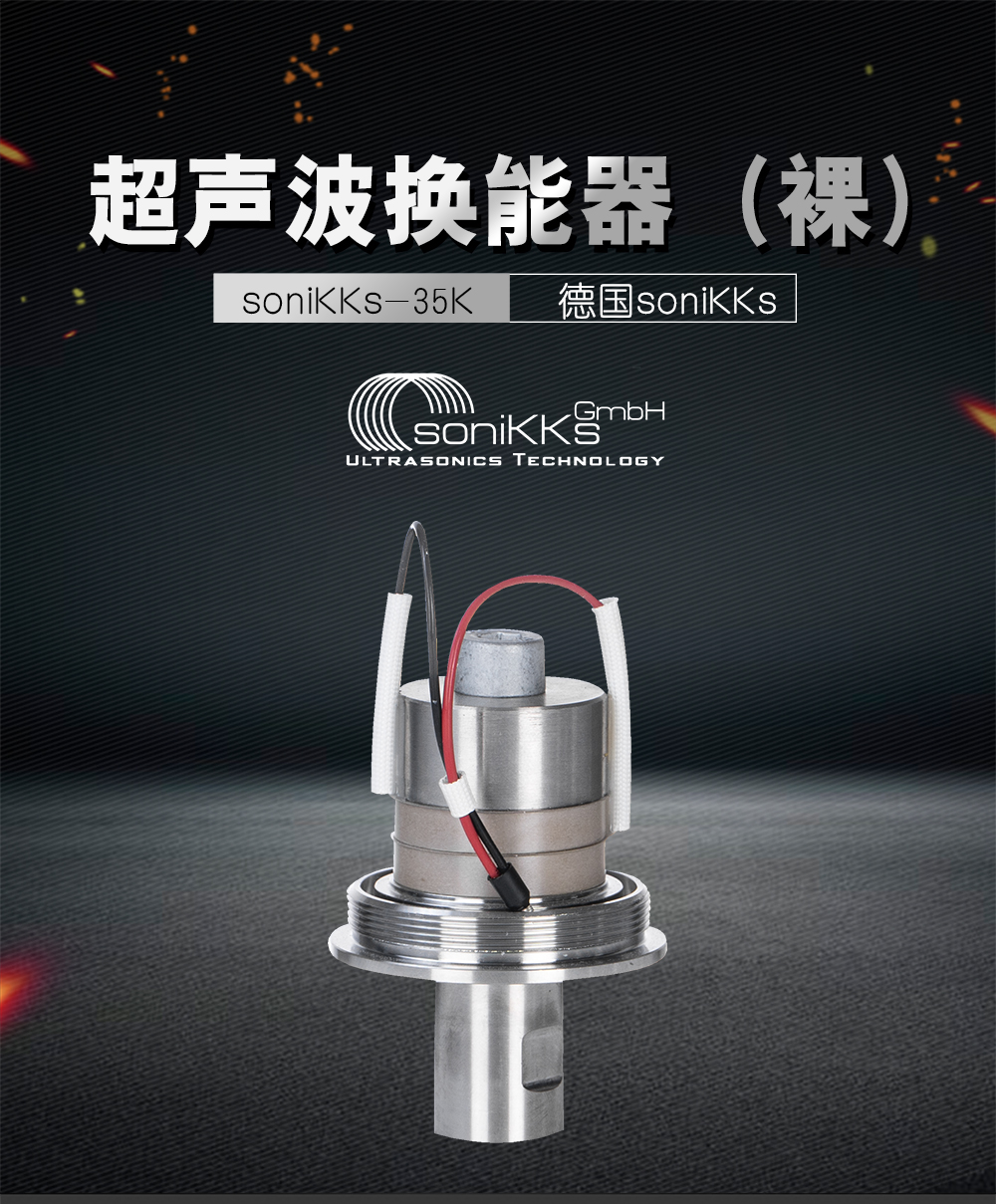

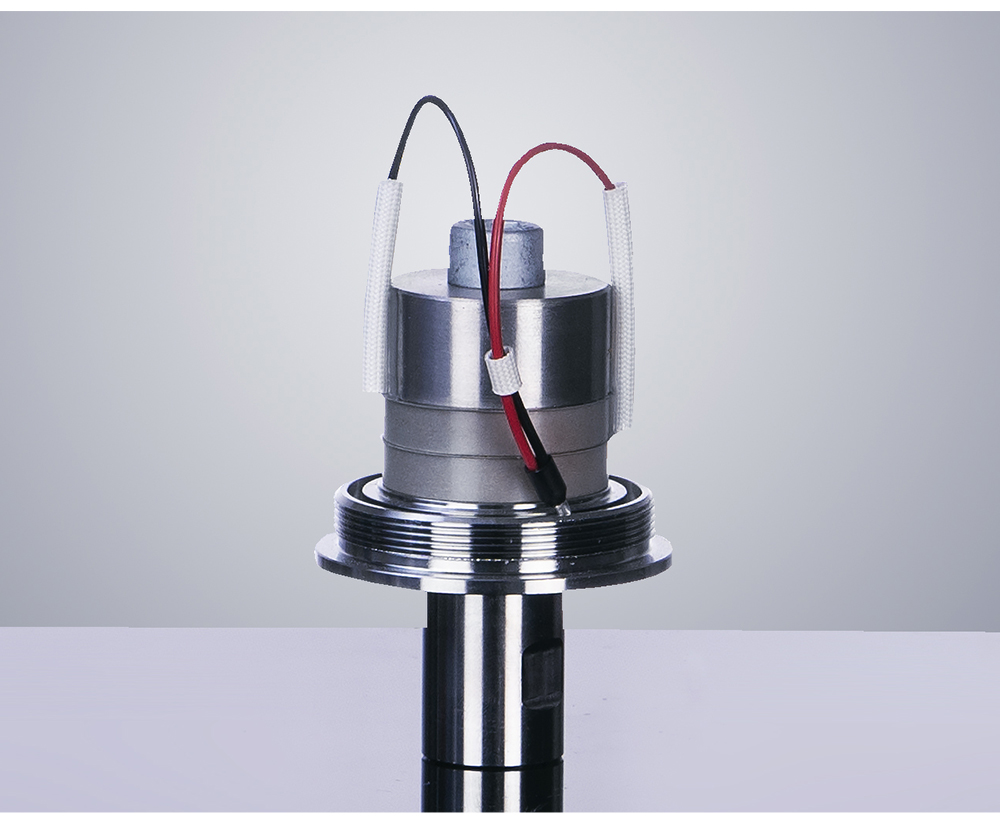

超声波换能器的功能是将输入的电功率转换成机械功率(即超声波)再传递出去,而自身消耗很少的一部分功率。
超声波换能器,要解决的技术问题是设计一种作用距离大、频带宽的超声波换能器。
换能器由外壳、匹配层、压电陶瓷圆盘换能器、背衬、引出电缆和Cymbal阵列接收器组成。压电陶瓷圆盘换能器采用厚度方向极化的PZT-5压电材料制成,Cymbal阵列接收器由8~16只Cymbal换能器、两个金属圆环和橡胶垫圈组成。本发明的作用距离大于35m,频带宽度达到10kHz,能检测高速移动的远距离目标。
在使用超声波换能器时候也会出现一些常见的些问题列如,
1、超声波振子受潮,可以用兆欧表检查与换能器相连接的插头,检查绝缘电阻值就可以判断基本情况,一般要求绝缘电阻大于5兆欧以上。如果达不到这个绝缘电阻值,一般是换能器受潮,可以把换能器整体(不包括喷塑外壳)放进烘箱设定100℃左右烘干3小时或者使用电吹风去潮至阻值正常为止。
2、换能器振子打火,陶瓷材料碎裂,可以用肉眼和兆欧表结合检查,一般作为应急处理的措施,可以把个别损坏的振子断开,不会影响到别的振子正常使用。
3、振子脱胶,我们的换能器是采用胶结,螺钉紧固双重保证工艺,在一般情况下不会出现这种情况。
4、不锈钢振动面穿孔,一般换能器满负荷使用10年以后可能会出现振动面穿孔的情况。
5、振子发出刺耳的鸣响声,可以检查振子螺钉处,重新装配,或是陶瓷片处出现松动、破损也会出现这种情况。
